悬臂梁传感器MK501是什么？MK501是密克斯悬臂梁式称重传感器，一端固定一端加载，重心低、安装方便、互换性好，是平台秤和配料控制的常用传感器。
一句话总结：它是重心低、安装稳的悬臂梁传感器，量程100公斤到10吨，适合平台秤。
MK501有什么特点？
额定载荷100kg至10t，综合精度D1/C3，灵敏度2.0~3.0mV/V，零点输出≤0.1%F.S，输入阻抗400±10Ω，输出阻抗351±3Ω，绝缘阻抗≥5000MΩ，补偿温度-10~40℃，适用温度-30~70℃，安全过载120%F.S，合金钢材质，密封IP67/IP68，电缆3-5m。
MK501量程是多少？
量程为：1kN(100kg)、2kN(200kg)、3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、25kN(2.5t)、30kN(3t)、50kN(5t)、75kN(7.5t)、100kN(10t)。
MK501适用于哪些场合？
适用于平台秤及配料控制系统等。
技术参数与接线怎么看？

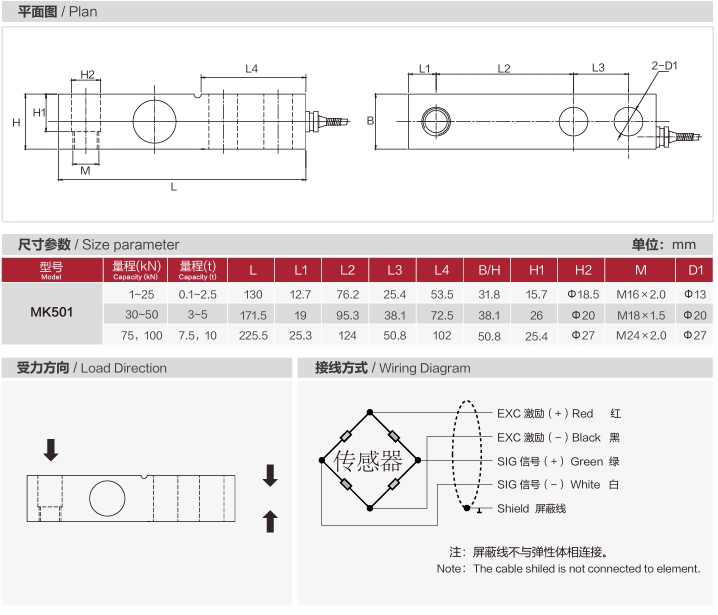

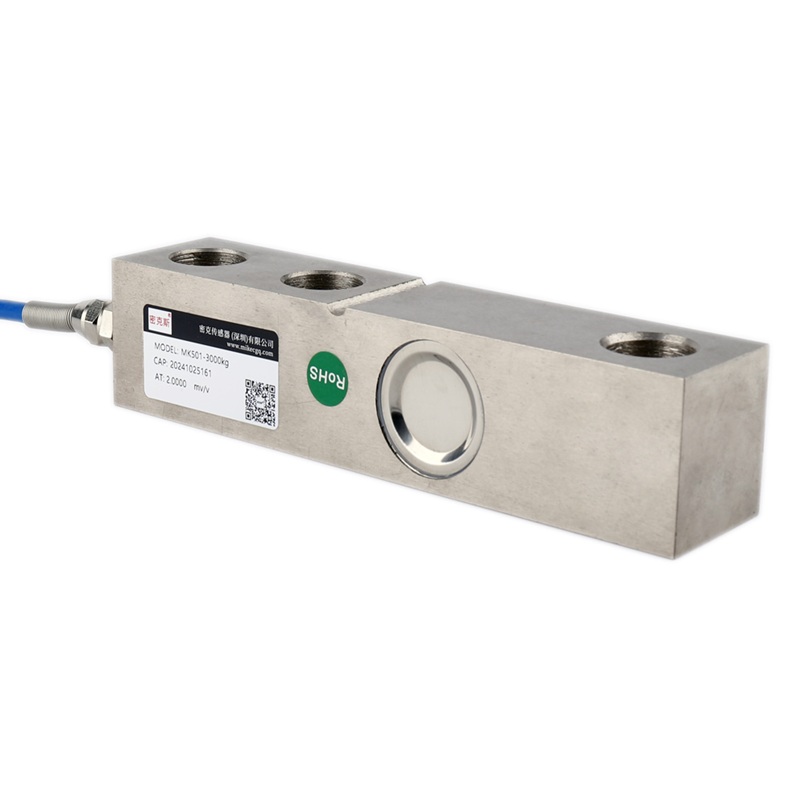

下图为产品图与参数图。接线为红E+（输入正）、黑E-（输入负）、绿S+（输出正）、白S-（输出负）。
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力、称重传感器的研发生产，产品达百余种，广泛应用于工业自动化、机器人、化工、食品、冶金、医疗等新型与智能化高端领域。按结构分有轮辐式、S型、波纹管、法兰盘、柱式、扭矩、平行梁、拉力传感器等，按应用场景分有试验机专用、搅拌站、称重、包装机、压装机、皮带秤传感器等，价格美丽，可定制。
选型和使用时有哪些注意事项？
选型时先按称重吨位在MK501的序列中选档：该悬臂梁式称重传感器额定载荷100kg-10t，量程为1kN(100kg)、2kN(200kg)、3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、25kN(2.5t)、30kN(3t)、50kN(5t)、75kN(7.5t)、100kN(10t)。它一端固定一端加载、重心低、安装方便、互换性好，材质合金钢，密封等级IP67/IP68，配套电缆3-5m。
技术上综合精度D1;C3，灵敏度2.0/3.0mV/V，零点输出≤0.1%F.S，输入阻抗400±10Ω、输出阻抗351±3Ω、绝缘阻抗≥5000MΩ；补偿温度范围-10~40℃、适用温度范围-30~70℃，安全过载120％F.S，激励电压10V(DC)。接线为红E+（输入正）、黑E-（输入负）、绿S+（输出正）、白S-（输出负）。MK501适用于平台秤及配料控制系统等，悬臂梁一端固定一端加载的结构安装时请按技术参数图确认固定端与加载端方向。
MK501为悬臂梁式结构，一端固定一端加载、重心低、互换性好，额定100kg-10t、精度D1/C3、IP67/IP68、电缆3-5m，用于平台秤及配料控制系统。选型时按100kg~10t量程选档，核对2.0/3.0mV/V灵敏度、400±10Ω输入阻抗与10V(DC)激励；补偿-10~40℃、适用-30~70℃，过载120％F.S。
MK501的参数表还给出零点输出≤0.1%F.S、输出351±3Ω、绝缘≥5000MΩ、补偿-10~40℃与IP67/IP68密封，悬臂梁一端固定一端加载。选型时按100kg-10t选档，核对2.0/3.0mV/V灵敏度与400±10Ω输入阻抗，按本篇四线制接线，用于平台秤及配料控制系统。
总的来说，MK501以悬臂梁一端固定一端加载结构面向平台秤及配料控制系统，额定载荷100kg-10t、精度D1/C3、IP67/IP68密封；选型时以本篇技术参数图中的2.0/3.0mV/V灵敏度、400±10Ω输入阻抗与四线制接线为准，适用温度-30~70℃。
按本篇技术参数图完成量程、2.0/3.0mV/V灵敏度、400±10Ω输入阻抗与四线制接线核对后，即可将MK501用于平台秤及配料控制系统，适用温度-30~70℃、过载不超过120％F.S，配套电缆3-5m。
