S型传感器MK209是什么？MK209是密克斯方S型拉压传感器，承受拉、压外力均可，输出对称性好，结构紧凑、安装方便、规格齐全，并内置变送器。
一句话总结：它是带4-20mA电流输出的方S型传感器，24V或12V供电，可直接接入PLC。
MK209有什么特点？
额定载荷300kg、500kg，灵敏度≥2.0mV/V，综合精度≤0.03%F.S，非线性、重复性、滞后≤0.2%F.S，输入电阻400Ω±5Ω，输出电阻350Ω±2，零点温度系数±0.03%F.S/10℃，绝缘电阻≥5000MΩ，激励10-12VDC，工作温度-10~70℃，允许过负荷120%F.S。
MK209量程是多少？
量程为3kN(300kg)、5kN(500kg)两档。内置变送器支持24V或12V供电、4-20mA输出。
MK209适用于哪些场合？
适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等，尤其适合需要直接输出标准电流信号接入控制系统的场合。
技术参数与接线怎么看？

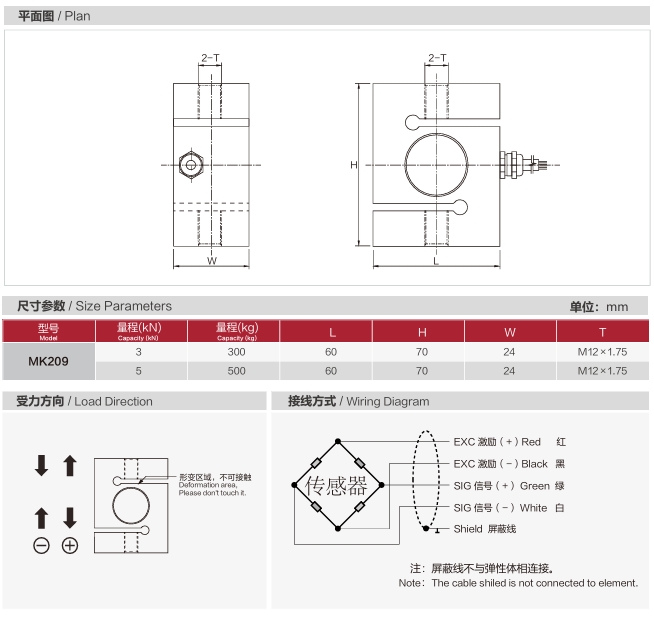

下图为参数图。接线为红E+（输入正）、黑E-（输入负）、绿S+（输出正）、白S-（输出负）。
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力、称重传感器的研发生产，产品达百余种，广泛应用于工业自动化、机器人、化工、食品、冶金、医疗等新型与智能化高端领域。按结构分有轮辐式、S型、波纹管、法兰盘、柱式、扭矩、平行梁、拉力传感器等，按应用场景分有试验机专用、搅拌站、称重、包装机、压装机、皮带秤传感器等，价格美丽，可定制。
选型和使用时有哪些注意事项？
选型时先按被测力值在MK209的序列中选档：该方S型拉压传感器额定载荷300kg、500kg，量程为3kN(300kg)、5kN(500kg)。它承受拉、压外力均可，输出对称性好、结构紧凑、安装方便、规格齐全，并内置变送器，支持24V或12V供电、4-20mA输出。
技术上灵敏度≥2.0mV/V，综合精度≤0.03%F.S，非线性、重复性、滞后均≤0.2%F.S；输入电阻400Ω±5Ω、输出电阻350Ω±2，零点温度系数±0.03%F.S/10°C，绝缘电阻≥5000MΩ，激励电压10-12VDC，工作温度范围-10°C~+70°C，允许过负荷120%F.S。接线为红E+（输入正）、黑E-（输入负）、绿S+（输出正）、白S-（输出负）。MK209内置变送器可直接输出4-20mA，适用于机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤，选型时请按300kg或500kg两档就近选档并确认供电方式。
MK209为内置变送器的方S型结构，24V或12V供电、4-20mA输出，额定仅300kg、500kg两档、综合精度≤0.03%F.S，用于机电结合秤、吊钩秤、料斗秤及专用秤、工艺秤。选型时按3kN或5kN两档选档并确认供电方式，输入电阻400Ω±5Ω；工作温度-10~+70℃，允许过载120%F.S，内置变送器可直接接PLC或采集模块。
MK209的参数表还给出非线性、重复性、滞后≤0.2%F.S、零点温度系数±0.03%F.S/10°C与绝缘≥5000MΩ，内置变送器24V或12V供电、4-20mA输出。选型时按300kg或500kg选档并确认供电，核对≥2.0mV/V灵敏度与400Ω±5Ω输入电阻，按本篇四线制接线，输出可直接接入采集系统。
总的来说，MK209以内置变送器方S型结构面向机电结合秤、吊钩秤与料斗秤，额定仅300kg、500kg两档、综合精度≤0.03%F.S，支持24V或12V供电、4-20mA输出；选型时按两档选档并确认供电，以本篇技术参数图为准。
